35kv母排热缩套管

35kv母排热缩套管

  35kv连续母排热缩套管采用高能电子束轰击交联的环保性聚烯烃热缩材料制成,限制PBB、PBBD、PBBE类及重金属等对环境有害的物质,燃烧时不产生毒气及有害物质,能够提供较高的绝缘强度及耐电碳痕性能,适用于母线和电气设备的防腐和绝缘防护。

产品特点

  收缩比例:2:1(1kV、35kV)、2.5:1(10kV母排)

  收缩温度:85℃~125℃

  工作温度:-40℃~125℃

  环保、强度高、弹性好、阻燃、柔软

产品用途

  功能用途:电绝缘、机械防护、减少相间距、制作接头盒

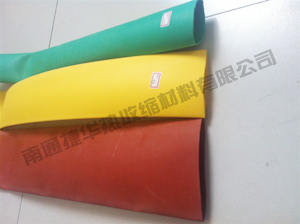

  颜色标准:铁红、黄、绿、黑色

  应用领域:电力行业图片



35kv母排热缩管 理化电气性能表

性能

单位

性能指标

测试方法/条件

拉伸强度

MPa

≥10.4(老化前)

GB/T 1040

130℃×168h

≥7.3(老化后)

断裂伸长率

%

≥300(老化前)

GB/T 1040,GB/T7141

130℃×168h

≥100(老化后)

耐热冲击

-

不发粘,不龟裂

JB 7829附录D.(160℃×4h)

抗冷弯曲

-

不龟裂

-30℃×4h

击穿强度

kv/mm

≥25

GB/T 1408.1

体积电阻率

Ω.cm

≥1×1014

GB/T 1410

径向收缩率

%

≥50



偏壁率**

%

≤30

UL 224

阻燃性

-

≥30

GD/T 2406

吸水率

%

≤0.5

ISO 62-1980

工频耐压*

kv/mm

≥30kV.1min

GB/T 1408.1

邵氏硬度(邵A)



≤90

GB 2401

*该项指标适用于10KV母排。在进行该项指标试验时,必须将产品均匀收缩在母排上,并保证最薄处厚度要大于2mm,母排长度要≥1200mm。

**35kV 连续母排偏壁率≤50%

35kv母排热缩套管规格表

规格

使用母排宽度

收缩前尺寸(mm)

收缩后尺寸(mm)

标准包装
(米/盘)

内径(T)

壁厚范围(s)

内径(t)

壁厚(L)

35kV WMPG 30/15

30

≥30

2.0±0.60

≤15.0

4.0±0.30

15

35kV WMPG 35/18

30/40

≥35

2.0±0.60

≤17.5

4.0±0.30

15

35kV WMPG 40/20

40

≥40

2.0±0.60

≤20.0

4.0±0.30

15

35kV WMPG 50/25

50

≥50

2.0±0.60

≤25.0

4.0±0.30

15

35kV WMPG 60/30

60

≥60

2.0±0.60

≤30.0

4.0±0.30

15

35kV WMPG 65/33*

60/70

≥65

2.0±0.60

≤32.5

4.0±0.30

15

35kV WMPG 70/35

70

≥70

2.0±0.60

≤35.0

4.0±0.30

15

35kV WMPG 75/38*

70/80

≥75

2.0±0.60

≤37.5

4.0±0.30

15

35kV WMPG 80/40

80/100

≥80

2.0±0.60

≤40.0

4.0±0.30

15

35kV WMPG 100/50

100/120

≥100

2.0±0.60

≤50.0

4.0±0.30

15

35kV WMPG 120/60

150

≥120

2.0±0.60

≤60.0

4.0±0.30

15

35kV WMPG 150/75

180

≥150

2.0±0.70

≤75.0

4.0±0.30

15

35kV WMPG 180/90*

MAX

≥180

2.0±0.70

≤90.0

4.0±0.30

15

35kV WMPG 210/105*

MAX

≥210

2.0±0.70

≤105.0

4.0±0.30

15

35kV WMPG 230/115*

MAX

≥230

2.0±0.70

≤115.0

4.0±0.30

15

35kV WMPG 250/115*

MAX

≥250

2.0±0.70

≤125.0

4.0±0.30

15

说明:带*号的规格表示不做库存,需要下订单特殊定做
